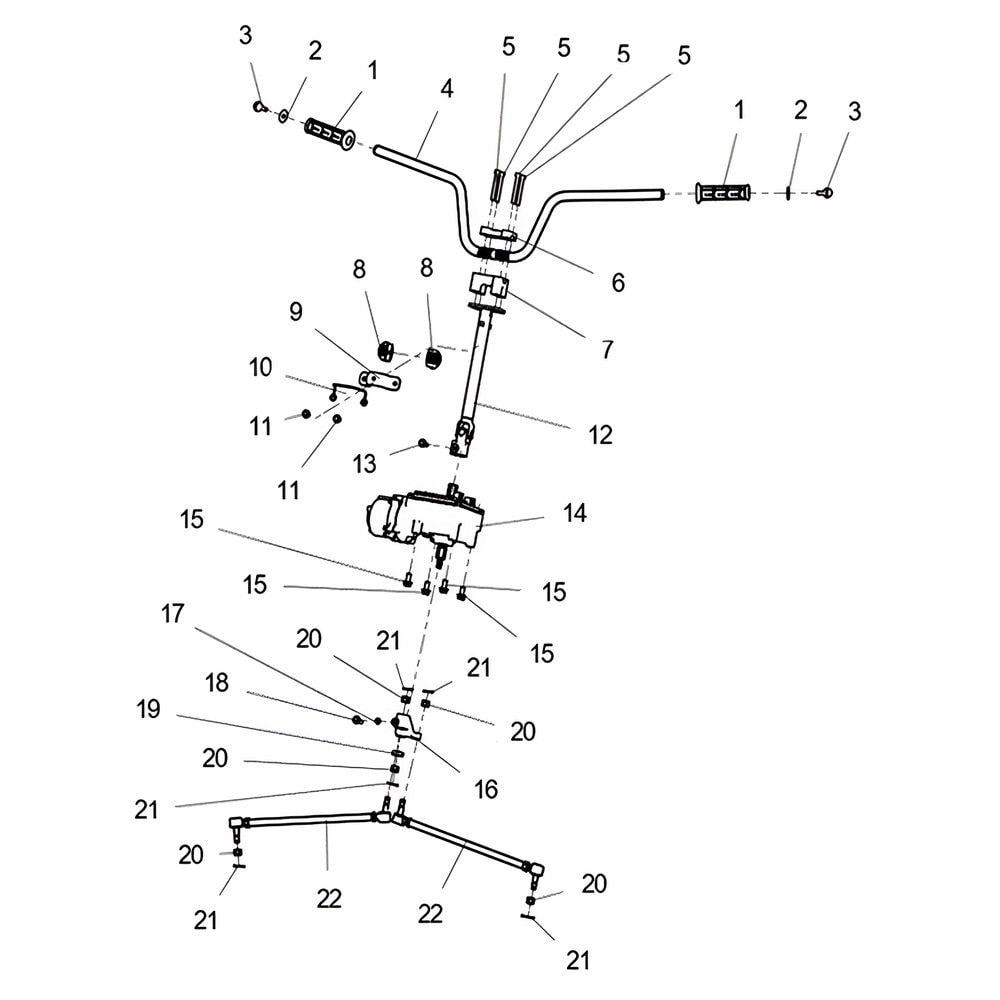

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Рулевое управление с электроусилителем» — эта деталь на ней под номером 12.
Колонка рулевая
Артикул: LU103891
Цена и наличие
- Уточняйте наличиеЦена по запросу
Подходит к технике
- Segway Segway Snarler AT5
Узлы: Рулевое управление с электроусилителем
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Segway Snarler AT5 · Рулевое управление с электроусилителем
- 1Рукоятка руля резинаLU097360
- 2Шайба уплотнительная рукоятки руляLU103887
- 3Болт M8х25 DIN 6921-88PJU052450
- 4Руль мотоциклетного типаLU103888
- 5Винт M8х65 DIN 912-88PJU097770
- 6Прижим руля верхнийLU097811
- 7Прижим руля нижнийLU103889
- 8Опора рулевой колонкиLU103890
- 9Пластина стопорная рулевой колонкиLU097365
- 10Скоба защитная жгута проводовLU101316
- 11Болт M8х16 DIN 6921-88PJU065574
- 12Колонка рулевая· эта детальLU103891
- 13Болт M8х30 DIN 6921JU065576
- 14Электроусилитель руляLU097364
- 15Болт M10х20 DIN 6921-88PLU074550
- 16Сошка рулеваяLU101314
- 17Шайба 8 DIN 127B-PJU056067
- 18Болт специальный для рулевой сошки M8х35-10PLU100720
- 19Шайба проставочная рулевой сошкиLU097815
- 20Гайка М10х1.25 DIN 935LU031172
- 21Шплинт 2.5х25 DIN 94LU018146
- 22Тяга рулевая в сбореLU103892
Наведите точку на схеме — подсветит деталь.
