Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Редуктор» — эта деталь на ней под номером 10.
Корпус помпы
Артикул: F2.5-06.00.00.13
Номер на схеме: 10
Цена и наличие
- В наличии: 3–5 шт.Остаток сверен 1 мин назад420 ₽
Самовывоз бесплатно — Набережные Челны, проспект Раиса Беляева, 6
Доставка по России в пункт выдачи — цена и срок в корзине
Возврат 7 дней · Гарантия изготовителя · Мотоцентр в Челнах с 2008 года
Подходит к технике
- Hidea HD 4 FHS
- Hidea HDF 2.5 HS
Узлы: Редуктор
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной

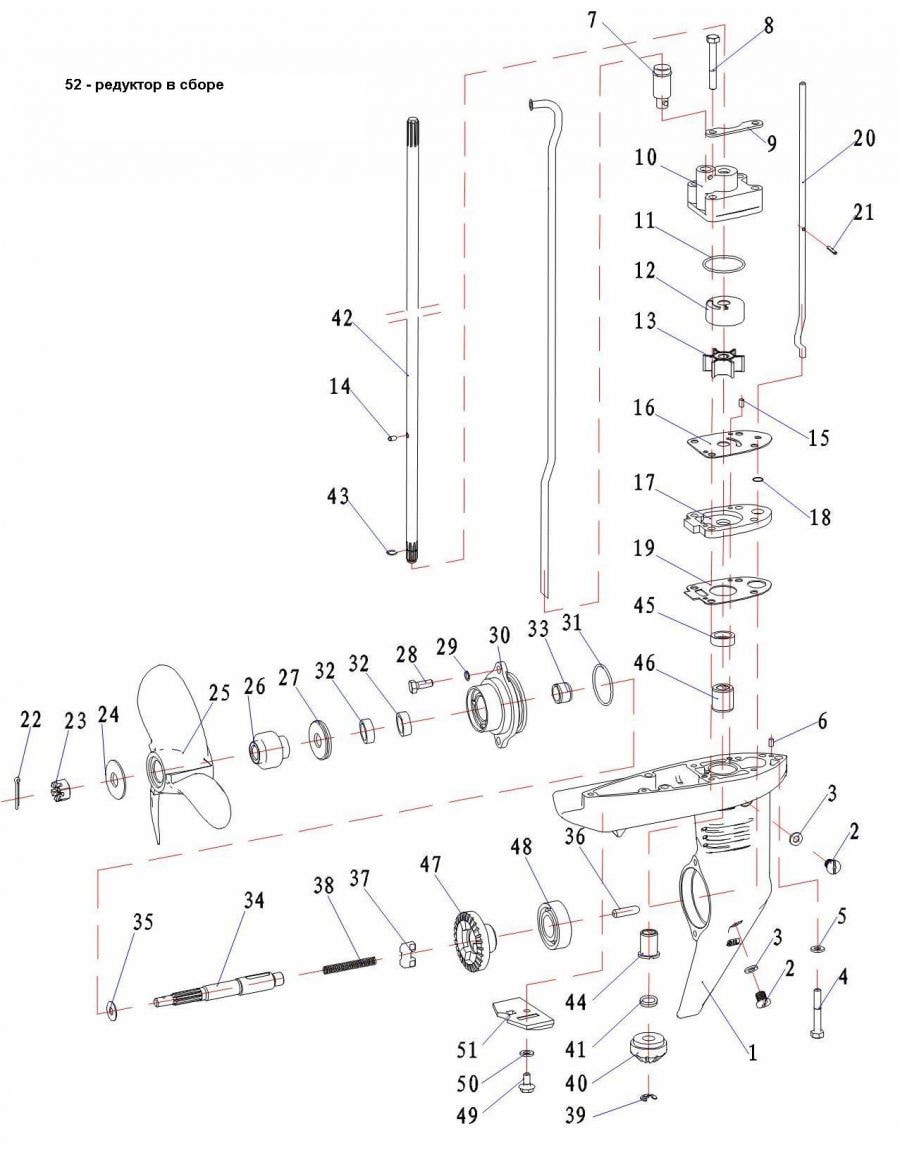

Схема узла
Hidea HDF 2.5 HS · Редуктор
- 1Корпус редуктораF2.5-06.00.00.08
- 2Винт сливной15F-06.01.03
- 3Прокладка сливного винта15F-06.01.04
- 4Болт M6*10GB5783
- 5Шайба 6GB848
- 6Штифт 4х1215F-06.03.08
- 7Уплотнитель трубки охлаждения (нижний)F4-06.21.04
- 8Болт M6*10GB5783
- 9Прижимная пластина корпуса помпыF2.5-06.00.00.12
- 10Корпус помпы· эта детальF2.5-06.00.00.13
- 11Сальник помпыF2.5-06.00.00.15
- 12Стакан помпы охлаждения, лодочный мотор 2.5 л.с. (F2.5-06.00.00.14) CNF2.5-06.00.00.14
- 13Крыльчатка помпы охлаждения, лодочный мотор 2.5 л.с. (F2.5-06.04.00.00) CNF2.5-06.04.00.00
- 14Шпонка крыльчаткиF2.5-06.00.00.16
- 15ШтифтF4-06.19
- 16Зеркало помпыF2.5-06.00.00.17
- 17Седло помпыF2.5-06.00.00.18
- 18Кольцо резиновоеF2.5-06.00.00.22
- 19ПрокладкаF2.5-06.00.00.19
- 20Направляющяя тяги переключения передачF2.5-06.00.00.20-S
- 21Шпонка 2.5*14GB879
- 23Гайка M8F4-06.26
- 24Шайба M6GB96
- 25Винт гребной (7-1/4*6)F2.5-06.01.00.01
- 26Проставка гребного винтаF4-06.25.02.00
- 27Промежуточное кольцоF4-06.24
- 28Болт M6*16GB5783(8.8)
- 29Шайба 6GB848
- 30Крышка корпуса редуктораF2.5-06.00.00.01
- 31Кольцо резиновая (47.5*3.5)F4-06.07.03
- 32Сальник гребного валаF4-06.07.02
- 33Подшипник скольженияF2.5-06.00.00.03
- 34Вал гребнойF2.5-06.03.00.01
- 35ШайбаF2.5-06.00.00.05
- 36Поршень переключения передачF2.5-06.03.00.02
- 37Переключатель скоростейF2.5-06.03.00.03
- 38Пружина сжатияF4-06.04.02
- 39Кольцостопорное M7GB896
- 40Шестерня ведущаяF2.5-06.00.00.11
- 41ШайбаF2.5-06.00.00.10
- 42Приводной вал F2.5-06.00.00.09F2.5-06.00.00.09
- 43Фиксатор вертекального валаF2.5-06.00.00.26
- 44Регулировочная втулкаF2.5-06.00.00.24
- 45Сальник(9.8*24*9)F2.5-06.00.00.23
- 46Подшипник скольженияF2.5-06.00.00.25
- 47Шестерня переднего ходаF2.5-06.00.00.06
- 48Подшипник 16003F2.5-06.00.00.07
- 49Болт M6*10GB5783
- 50Шайба зажимная M6GB861.1
- 51Анод BF4-06.02
- 52Редуктор в сборе (S)F2.5(S)-06.00.00.00
Наведите точку на схеме — подсветит деталь.
