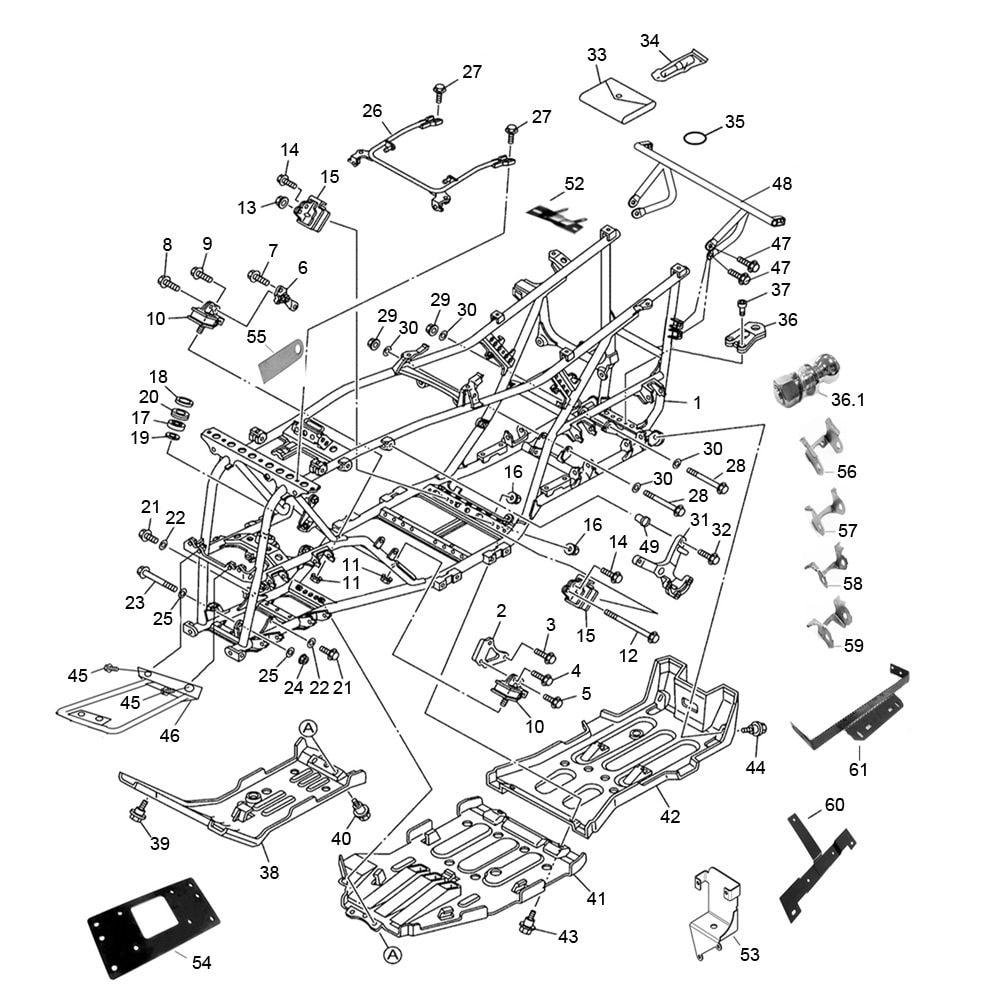

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Рама» — эта деталь на ней под номером 61.
Кронштейн
Артикул: JU064771
Цена и наличие
- Нет на складе480 ₽
Подходит к технике
- Stels Stels ATV 500/600/650Y Leopard
Узлы: Рама
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Stels ATV 500/600/650Y Leopard · Рама
- 1Рама для длинного леопардаJU092129
- 1Рама для короткого леопардаJU101057
- 3Болт с фланцем M8х1.0х20 мм стальLU016395
- 4Болт M6х16 DIN 6921-88 9102-06-016 сталь зелёныйLU013751
- 5Болт с фланцем M8х1.25х16 мм стальLU013783
- 7Болт с фланцем M8х1.0х20 мм стальLU016395
- 8Болт M6х16 DIN 6921-88 9102-06-016 сталь зелёныйLU013751
- 9Болт с фланцем M8х1.25х16 мм стальLU013783
- 10Опора двигателя передняяLU069303
- 11Гайка самоконтрящаяся М10х1.25 ммLU014082
- 12Болт с фланцем М10х1.25х170 ммLU014079
- 13Гайка самоконтрящаяся М10х1.25 ммLU014082
- 14Болт M6х16 DIN 6921-88 9102-06-016 сталь зелёныйLU013751
- 15Опора двигателя задняяLU069304
- 16Гайка самоконтрящаяся М10х1.25 ммLU014082
- 21Болт с фланцем M10х1.25х25 мм стальLU013969
- 22Шайба 10х30х2 DIN 9021-PJU056066
- 23Болт с фланцем М10х1.25х115 мм стальLU014117
- 24Гайка самоконтрящаяся М10х1.25 ммLU014082
- 25Шайба 10х30х2 DIN 9021-PJU056066
- 26Кронштейн крепления звукового сигнала черный муарJU092100
- 27Болт с фланцем M6х1.0х12 мм стальLU014743
- 28Болт с фланцем М10х1.25х115 мм стальLU014117
- 29Гайка самоконтрящаяся М10х1.25 ммLU014082
- 30Шайба 10х30х2 DIN 9021-PJU056066
- 32Болт с фланцем M8х1.25х45 мм стальLU017358
- 33Набор инструментовLU065073
- 35Втулка стальLU021767
- 36Кронштейн буксировочныйLU021769
- 36Палец шаровый сцепного устройства в сбореIJ000231
- 37Винт М10х1.25х25 DIN 912 каленые винты с внутренним шестигранникомJU079938
- 38Щиток защитный картера переднего редуктораJU065034
- 39Болт с фланцем ступенчатый M6х1.0х16-10х4 мм стальLU028795
- 39Болт ступенчатый с фланцем с внутренним шестигранником М6х16-10х4 мм стальLU021775
- 40Болт ступенчатый с фланцем с внутренним шестигранником М6х16-10х4 мм стальLU021775
- 41Щиток защитный картера двигателяJU065035
- 42Щиток защитный картера заднего редуктораJU065036
- 43Болт ступенчатый с фланцем с внутренним шестигранником М6х16-10х4 мм стальLU021775
- 44Болт ступенчатый с фланцем с внутренним шестигранником М6х16-10х4 мм стальLU021775
- 45Болт с фланцем M6х1.0х12 мм стальLU014743
- 46Кронштейн крепления пластика переднего черный муарJU092088
- 47Болт с фланцем M6х1.0х12 мм стальLU014743
- 48Кронштейн щитка защиты от грязиLU028837
- 52Кронштейн крепления редуктора заднего сварнойJU065510
- 53Кронштейн топливного насосаJU106085
- 54Пластина крепления лебёдки Леопард чёрнаяJU068605
- 54Пластина крепления лебёдки Leopard чёрный муарJU092133
- 55Кронштейн бачка системы охлажденияJU065123
- 56Кронштейн переднего рычага нижнийLU064100
- 57Кронштейн переднего рычага верхнийLU064097
- 58Кронштейн заднего рычага нижнийLU062064
- 59Кронштейн заднего рычага верхнийLU062065
- 60Кронштейн номерного знака черный муарJU092108
- 61Кронштейн· эта детальJU064771
Наведите точку на схеме — подсветит деталь.
480 ₽
