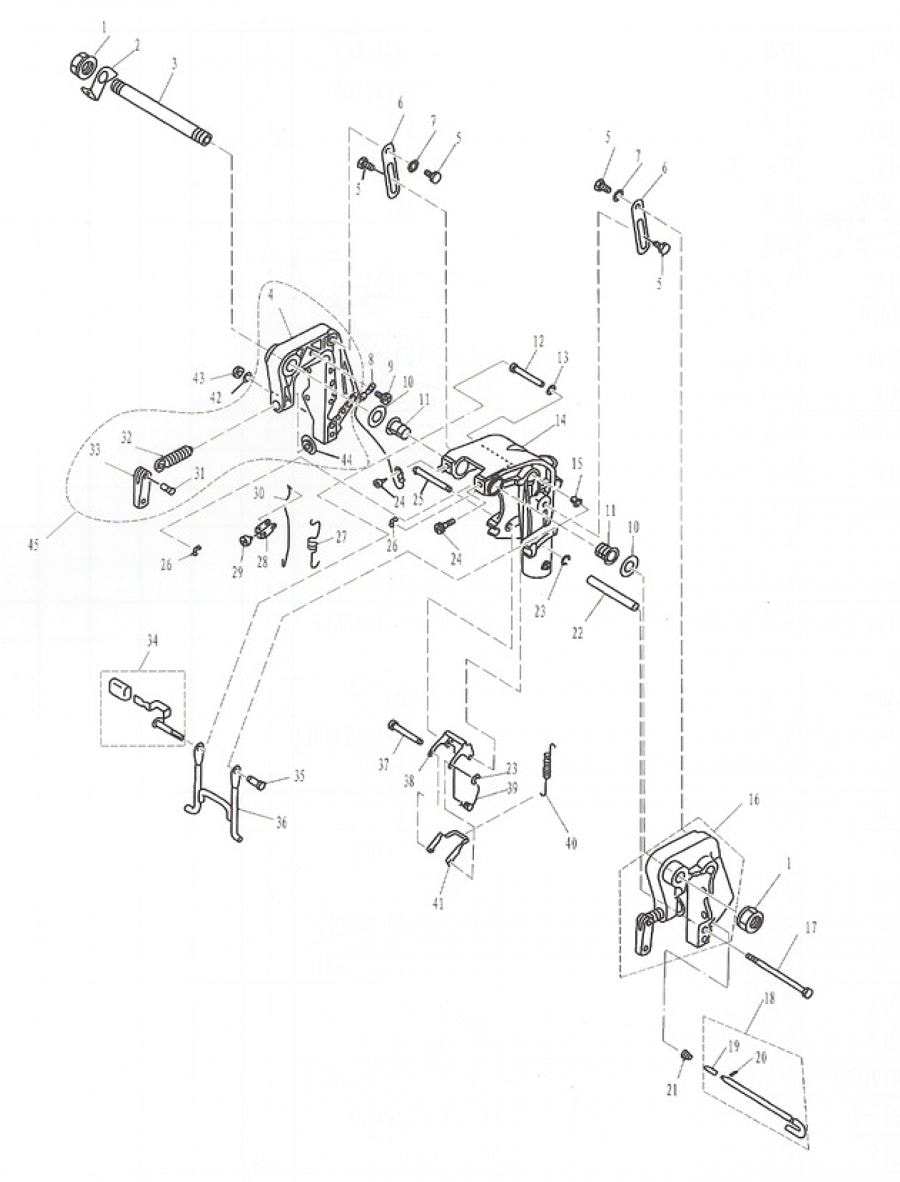

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Струбцина» — эта деталь на ней под номером 45.
Кронштейн правый в сборе
Артикул: F15-01010200
Номер на схеме: 45
Цена и наличие
- Уточняйте наличиеЦена по запросу
Подходит к технике
- Parsun Parsun T9.9BM
Узлы: Струбцина
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Parsun T9.9BM · Струбцина
- 1Зажимная гайкаF15-01010007
- 2Пластина фиксирующая Parsun с двумя отверстиямиF15-01010003
- 3Болт с двойной головкойF15-01010001
- 4Кронштейн правый ParsunF15-01010201
- 5Винт шестигранныйF15-01010103
- 6Планка стопорная ParsunF15-01010105
- 7Шайба волнообразная ParsunF15-01010104
- 8Трос заземление А ParsunF15-01010202
- 10Шайба нейлоновая ParsunF15-01010002
- 11Втулка нейлоновая ParsunF15-01010302
- 12Втулка угловая опорная ParsunF15-01010308
- 13Шайба нейлоноваяF15-01010309
- 14Поворотный кронштейн Parsun (T15-01010301)T15-01010301
- 15Втулка нейлоновая ParsunF15-01010311
- 16Кронштейн левый Parsun в сбореF15-01010100
- 17Болт шестигранный M6х75GB/T5782-2000-6x75
- 18Ограничитель угловой Parsun в сбореF15-01010400
- 19стопорная опора Parsun (F4-01050003)F4-01050003
- 20Штифт 3х8GB/T879.1-2000
- 21Пружина коническая ParsunF15-01010402
- 22ВтулкаF15-01010006
- 23Кольцо стопорное 5 ParsunGB/T896-5
- 25Ось опорная Parsun длиннаяF15-01010316
- 26Кольцо стопорное 5 ParsunGB/T896-5
- 27Пружина растяжения ParsunF15-01010304
- 28Планка стопорная Parsun угловаяF15-01010306
- 30Тяга соединительная Parsun кронштейна блокировкиF15-01010307
- 31Заклёпка рычага зажимной пластиныF4-01010005
- 32ВинтF15-01010102
- 33Рычаг зажимной пластиныF4-01010004
- 34Рычаг угловой блокировки Parsun в сбореF15-01010305
- 35Вал угловой опоры ParsunF15-01010312
- 36Стойка опорная Parsun в сбореF15-01010313
- 37Ось малая ParsunF15-01010317-3
- 38Опора внешняя ParsunF15-01010317-2
- 39Пружина кручения ParsunF15-01010315
- 40Пружина растяжения ParsunF15-01010314
- 41Внутренняя опора Parsun (F5-01010317-1)F5-01010317-1
- 42Шайба M6GB/T848-1985
- 43Гайка M5GB/T6170-86
- 44Диск зажимныйF4-01010003
- 45Кронштейн правый в сборе· эта детальF15-01010200
Наведите точку на схеме — подсветит деталь.
Цена по запросу
