Штифт 6
Артикул: GB/T896
Номер на схеме: 51
Цена и наличие
- Нет на складе15 ₽
Подходит к технике
- Hidea Мотор лодочный Hidea HD 9.8 FHS
- Hidea Мотор лодочный Hidea HDF 6 HS
- Hidea Мотор лодочный Hidea HDF 9.9 HS
- Hidea Hidea HD 3.5 FHS
Узлы: Стартер, Поддон, Струбцина, Редуктор, Кронштейн
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной

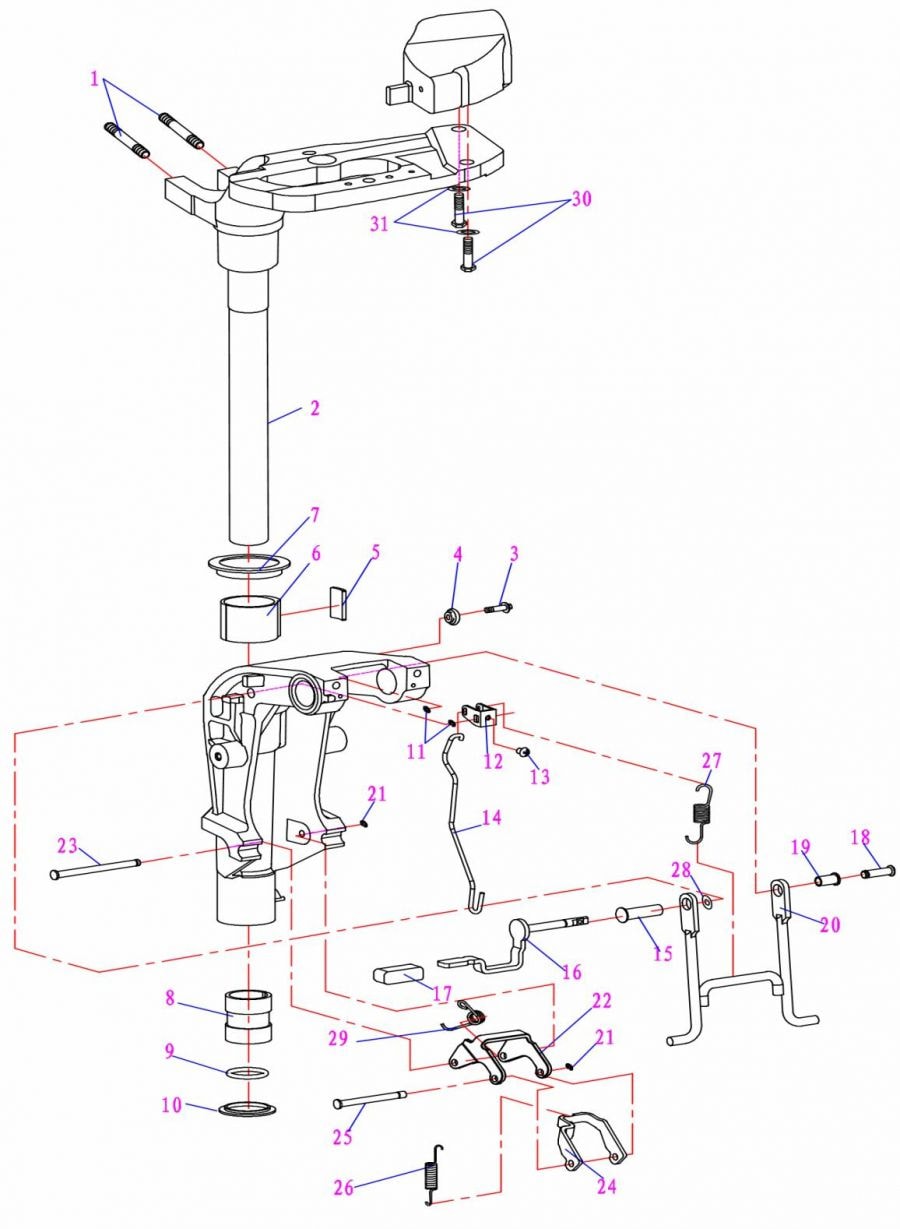

Схема узла
Hidea Мотор лодочный Hidea HDF 9.9 HS · Кронштейн
- 1ШпилькаF9.9-04.01.00.04
- 2КронштенF9.9-04.01.00.00
- 3Болт M6*30GB9074.1
- 4Кольцо уплотнительное15F-03.09.09
- 5Пластина регулировки поворота15F-03.09.04
- 6Втулка15F-03.09.03
- 7Кольцо уплотнительное верхнее15F-03.09.05
- 8Кольцо уплотнительное нижнее15F-03.09.06
- 9Кольцо15F-03.09.07
- 10Кольцо уплотнительное нижнее15F-03.09.08
- 12Зажим15F-03.09.10
- 13Винт M5*12GB/T818
- 14Штифт15F-03.09.11
- 15Втулка15F-03.09.14
- 16Рычаг15F-03.09.12.00
- 17Ручка15F-03.09.12.01
- 18Штифт15F-03.09.19
- 19Втулка15F-03.09.17
- 20Фиксатор угла наклона15F-03.09.15
- 21Штифт 6· эта детальGB/T896
- 22Кронштейн15F-03.09.21
- 23Фиксатор15F-03.09.16
- 24Кронштейн15F-03.09.20
- 25Штифт15F-03.09.22
- 26Пружина15F-03.09.18
- 27Пружина15F-03.09.24
- 28Шайба15F-03.09.13
- 29ПружинаF15-03.09.23
- 30Болт M8*125GB/T5783
- 31Шайба М12GB/T848
Наведите точку на схеме — подсветит деталь.
15 ₽
