Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Редуктор» — эта деталь на ней под номером 13.
Стакан помпы охлаждения
Артикул: F4-06.21.02
Номер на схеме: 13
Цена и наличие
- Около 5 штук868 ₽
Подходит к технике
- Hidea Мотор лодочный Hidea HDF 6 HS
Узлы: Редуктор
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной

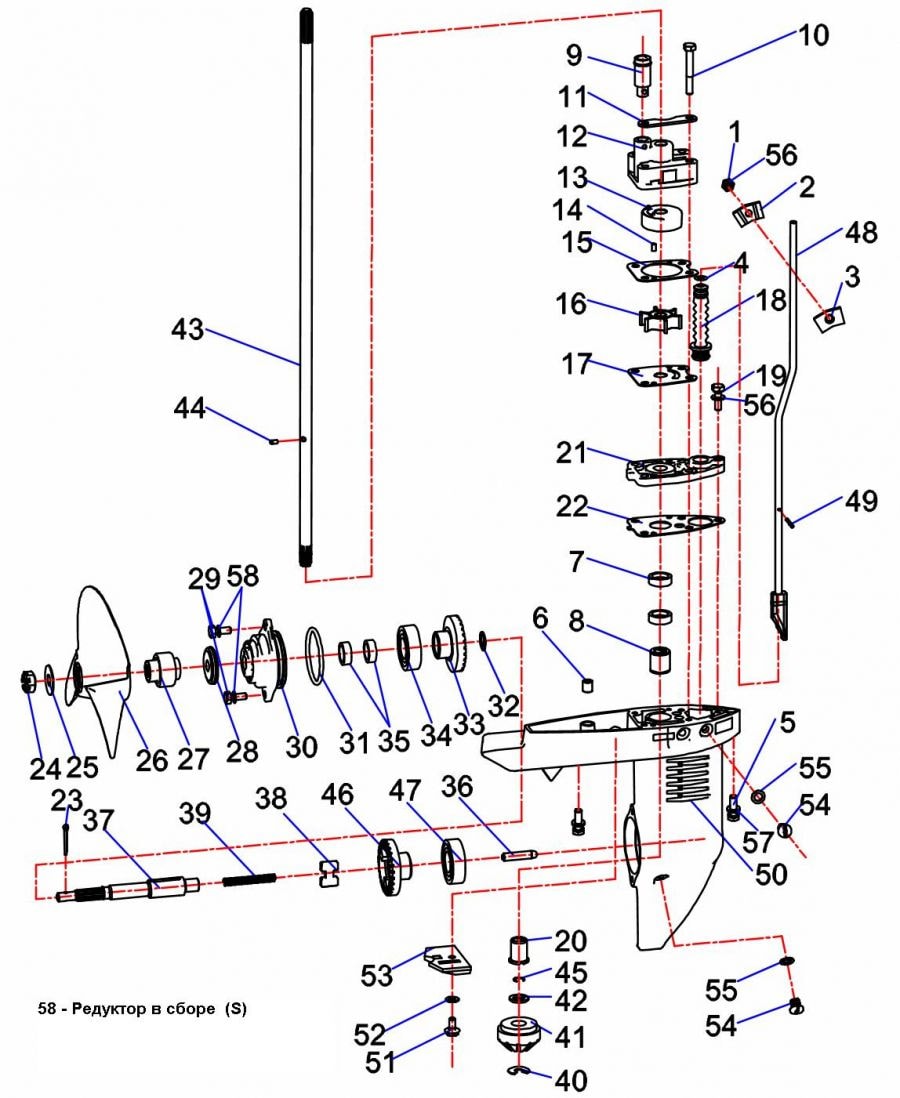

Схема узла
Hidea Мотор лодочный Hidea HDF 6 HS · Редуктор
- 1Болт M8*125GB/T5783
- 2Зажим тяги переключения передачF4-06.22
- 3Зажим тяги переключения передач (2)F4-06.23
- 4Кольцо пружинноеF4-06.16
- 5Болт M8*125GB/T5783
- 6ШтифтF4-06.27
- 7Сальник коленчатого вала нижний малыйF4-01.06.15.03
- 8Подшипник нефтеносныйF4-06.01.03
- 9Уплотнитель трубки охлаждения (нижний)F4-06.21.04
- 10Болт M8*125GB/T5783
- 11Прижимная пластинаF4-06.20
- 12Корпус помпыF4-06.21.01
- 13Стакан помпы охлаждения· эта детальF4-06.21.02
- 14ШтифтF4-06.19
- 15Прокладка корпуса помпыF4-06.18
- 16КрыльчаткаF4-06.21.03.00
- 17Пластина водяной помпыF4-06.17
- 18Уплотнитель тяги переключения передачF4-06.15
- 19Болт M8*125GB/T5783
- 20Подшипник нефтеносныйF4-06.01.04
- 21Сидение помпыF4-06.14
- 22Прокладка сидения помпыF4-06.13
- 23Штифт 2.5х20GB91
- 24Гайка M8F4-06.26
- 25Шайба M8GB/T96.1-2000
- 26Гребной винт(7-1/2*8)F6-06.00.00.00
- 27Проставка гребного винтаF4-06.25.02.00
- 28Промежуточное кольцоF4-06.24
- 29Болт M8*125GB/T5783
- 30Кожух гребного валаF4-06.07.01
- 31Кольцо резиновая (47.5*3.5)F4-06.07.03
- 32ШайбаF4-06.05
- 33Шестерня заднего ходаF4-06.06
- 34ПодшипникF9.9-06.00.00.15
- 35Сальник гребного валаF4-06.07.02
- 36Плунжер переключения передачF4-06.04.04
- 37Вал гребнойF4-06.04.01
- 38Собака сцепленияF4-06.04.03
- 39Пружина сжатияF4-06.04.02
- 40Штифт M6GB896.6
- 41Приводная шестерняF4-06.08
- 42ШайбаF4-06.09
- 43Приводной валF4-06.11.01-S
- 44ШтифтF4-06.11.03
- 45Кольцо стопорноеF4-06.11.02
- 46Шестерня переднего ходаF4-06.03
- 47ПодшипникF9.9-06.00.00.15
- 48Тяга переключения передачF4-06.12.00-S
- 49Шпонка 2.5*14GB879
- 50Корпус редуктораF4-06.01.01
- 51Болт M8*125GB/T5783
- 52Байба м6GB/T861.1
- 53Анод BF4-06.02
- 54Винт сливной15F-06.01.03
- 55Прокладка сливного винта15F-06.01.04
- 56Шайба M8GB/T97.1-8
- 57Шайба М12GB/T848
- 58Редуктор F5 F4-06.00.00.00F4-06.00.00.00
Наведите точку на схеме — подсветит деталь.
868 ₽
