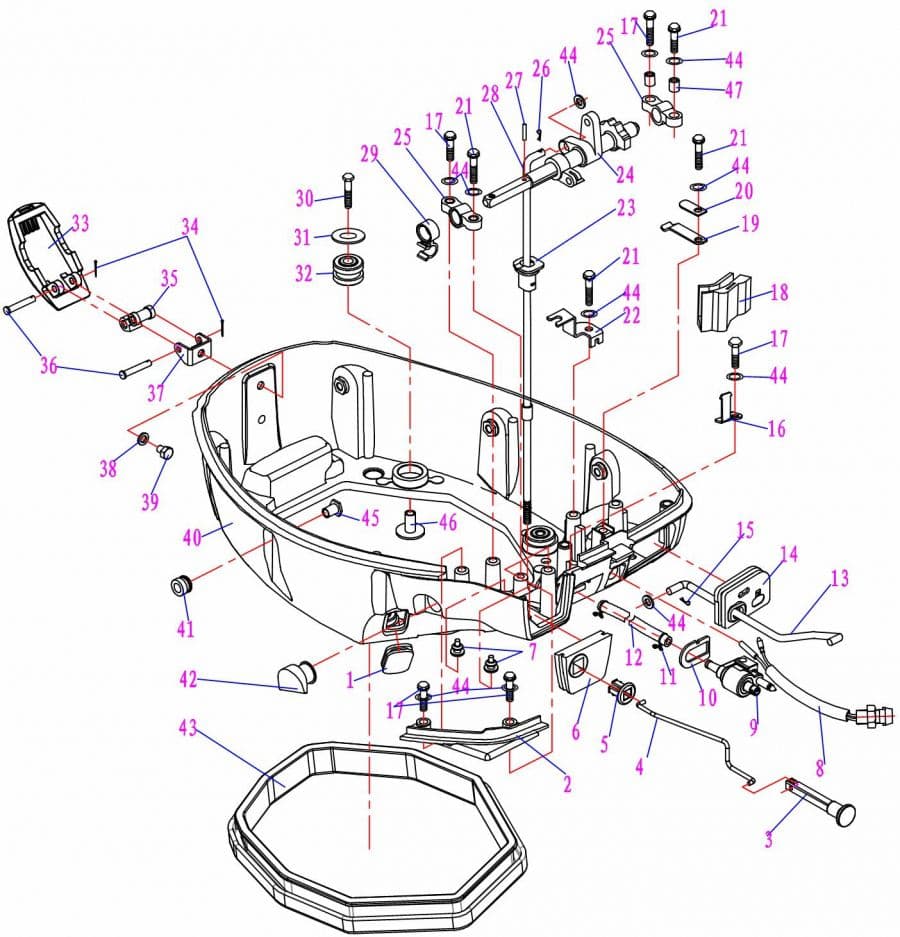

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «База двигателя» — эта деталь на ней под номером 9.
Топливный конектор
Артикул: 15F-01.07.01.00
Номер на схеме: 9
Цена и наличие
- В наличии: 1–2 шт.Остаток сверен 4 мин назад1 960 ₽
Самовывоз бесплатно — Набережные Челны, проспект Раиса Беляева, 6
Доставка по России в пункт выдачи — цена и срок в корзине
Возврат 7 дней · Гарантия изготовителя · Мотоцентр в Челнах с 2008 года
Подходит к технике
- Hidea HD 5 FHS
- Hidea HD 9.8 FHS
- Hidea HD 9.9/15 FHS
- Hidea HDF 4.5 HS
- Hidea HDF 6 HS
- Hidea HDF 9.9 HS
Узлы: Поддон, База двигателя
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Hidea HDF 6 HS · База двигателя
- 1База двигателяF6-02.00.00.00
- 2ЗаглушкаF4-02.13
- 3ВтулкаF9.9-02.00.00.06
- 4ПодушкаF9.9-02.00.00.05
- 5Ручка топливного кранаF4-01.07.05.01
- 6Винт M5*12GB/T818
- 7Заглушка топливного конектораF6-01.04.00.12
- 8ЗаглушкаF6-02.00.00.09
- 9Топливный конектор· эта деталь15F-01.07.01.00
- 10Шайба топливного конектораF9.9-01.04.00.13
- 11Кнопка старт стоп 40F-04.01.0540F-04.01.05
- 12Заглушка топливного конектораF6-02.01.00.00
- 13Пробка резиноваяF6-01.04.00.03
- 14Хомут3.5F-01.04.05.00
- 15Шайба M8GB/T97.1-8
- 16Болт M8*125GB/T5783
- 17Шайба M8GB/T97.1-8
- 18Болт M8*125GB/T5783
- 19Кран топливныйF4-01.07.05.00
- 20Зажим Ф9GJ-M9
- 22Шланг.BF6-01.04.00.04
- 23ТройникF15-05.00.00.17
- 24Шланг BF6-01.04.00.05
- 25Болт M8*125GB/T5783
- 26Упор русного насоса (L)F6-02.00.00.02
- 27Упор русного насоса (R)F6-02.00.00.03
- 28Гайка M6GB/T6170
- 29Болт M8*125GB/T5783
- 30ПалецF6-02.00.00.05
- 31Штифт 1.6*12GB/T91
- 32УпорF6-02.03.00.00
- 33КлипсаF6-02.00.00.06
- 34Ручка фиксатора колпакаF6-02.00.00.07
- 35Ручка для ПереноскиF6-02.04.00.00
- 36Шайба M8GB/T97.1-8
- 37Болт M8*125GB/T5783
Наведите точку на схеме — подсветит деталь.
