Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Коробка передач» — эта деталь на ней под номером 7.
Вал механизма переключения передач с шестернёй тернёй заднего хода в сборе
Артикул: LU092419
Цена и наличие
- Нет на складе4 200 ₽
Подходит к технике
- Stels Stels Капитан 150
Узлы: Коробка передач
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной

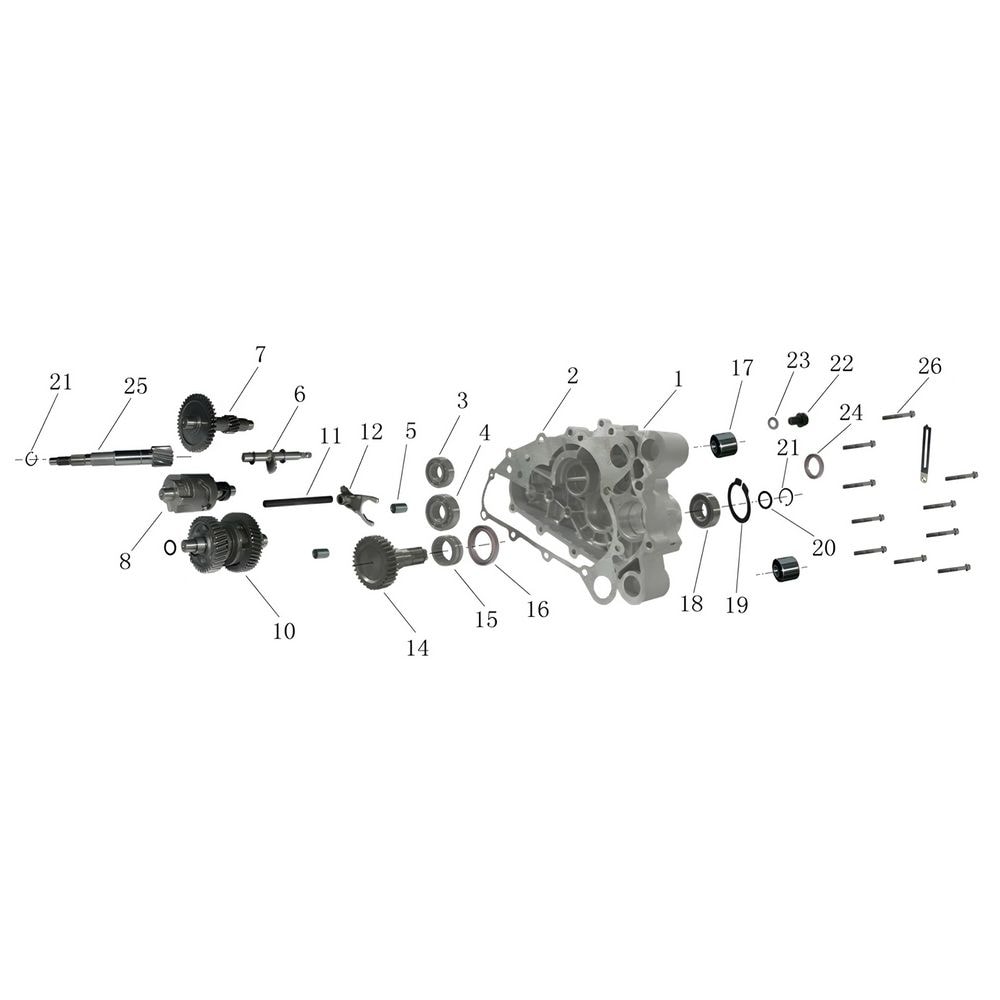

Схема узла
Stels Капитан 150 · Коробка передач
- 1Крышка коробки передач алюминиевый сплавLU092416
- 2Прокладка крышки коробки передачLU092417
- 3Подшипник шариковый 15х42х13 ммLU021055
- 4Подшипник шариковый 20х42х12 6004 104 BHLU014578
- 5Втулка направляющая 10х14 мм стальLU018885
- 6Вал механизма переключения передач с полушестернёй в сбореLU092418
- 7Вал механизма переключения передач с шестернёй тернёй заднего хода в сборе· эта детальLU092419
- 8Барабан механизма переключения передачLU092420
- 10Вал промежуточный механизма переключения передачLU092421
- 11Ось вилки механизма переключения передачLU092422
- 12Вилка механизма переключения передачLU092423
- 14Вал выходной механизма переключения передач с шестернёй в сбореLU092424
- 15Подшипник роликовый игольчатый RNA 4905 30х42х17 ммLU092132
- 16Манжета армированная TC 30х40х6 NJKLU092133
- 17СайлентблокLU092425
- 18Подшипник шариковый 25х52х15 6205 2RS 180205LU029817
- 19Кольцо стопорное 52х2 DIN 471 химическое оксидированиеLU022731
- 20Шайба 25.2х36х1 мм стальLU041237
- 21Кольцо стопорное 25х1.2 DIN 471 химическое оксидированиеLU097125
- 22Болт M12х1.25х15 DIN 6921-88PLU013213
- 23Шайба 12.5х20х1 мм стальLU049137
- 24Манжета армированная TC 14х28х7 NAKLU021241
- 25Вал первичный механизма переключения передачLU092426
- 26Болт с фланцем M6х1.0х40 мм стальLU014133
Наведите точку на схеме — подсветит деталь.
