Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Коробка переключения передач» — эта деталь на ней под номером 1.
Вал ведущий коробки передач
Артикул: LU104078
Цена и наличие
- Уточняйте наличиеОстаток сверен 1 мин назадЦена по запросу
Подходит к технике
- Segway Snarler AT5
- Segway Snarler AT6 2026
Узлы: Коробка переключения передач
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной

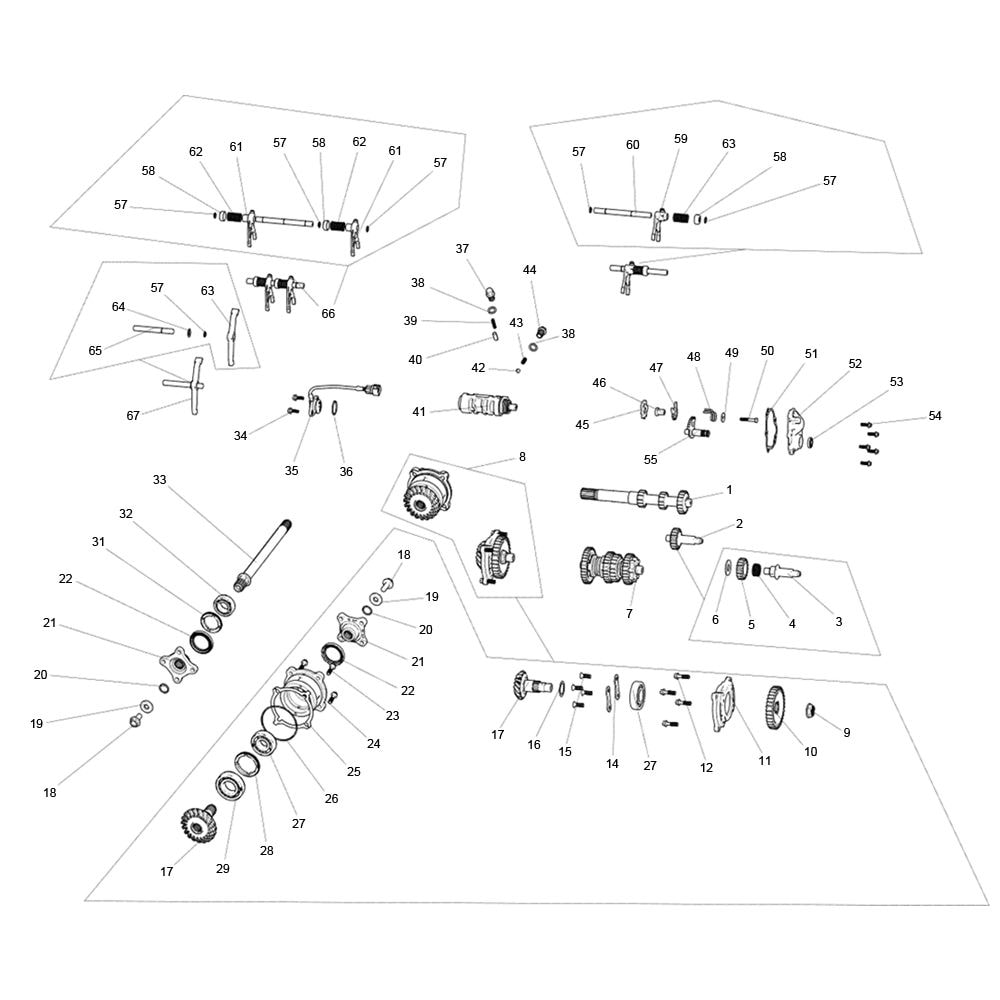

Схема узла
Segway Snarler AT6 2026 · Коробка переключения передач
- 1Вал ведущий коробки передач· эта детальLU104078
- 2Вал с промежуточной шестерней заднего хода в сбореLU100960
- 3Вал промежуточной шестерни заднего ходаLU097121
- 4Подшипник роликовый игольчатый 25х29х13 ммLU075218
- 5Шестерня промежуточная заднего ходаLU097122
- 6Шайба 17х38х2 мм стальLU097925
- 7Вал промежуточный механизма переключения передач в сбореLU097123
- 9Кольцо стопорное 25х1.2 DIN 471 химическое оксидированиеLU097125
- 11Гайка торцевая M22х1EP-00011817
- 12Фланец с обоймой подшипника выходного вала коробки передачLU097127
- 14Подшипник шариковый 25х62х17 6305 305LU014666
- 15Шайба регулировочная конической шестерни 0.2 ммLU100962
- 16Пластина прижимная подшипникаLU097927
- 18Винт M8х25 DIN 7991-88PLU094551
- 21Шайба 12.5х32х5 мм стальLU097928
- 22Кольцо уплотнительное 20х2.65 мм резинаLU027236
- 23Фланец выходного валаLU097129
- 24Манжета армированная TC9 44х60х7LU097090
- 26Обойма подшипника выходного вала алюминиевый сплавLU097131
- 27Шайба регулировочная обоймы подшипника выходного вала двигателя 0.2 ммLU100966
- 28Кольцо уплотнительное 88х2.8 мм резинаLU023021
- 29Гайка запорная выходного вала коробки передач M65х1.5х8-LHLU097931
- 30Подшипник шариковый 35х72х17 6207 207LU029644
- 31Гайка запорная выходного вала коробки передач M55х1.5х6-LHLU097929
- 32Подшипник шариковый 25х52х15 6205 205JU051571
- 33Вал выходной двигателя стальLU097930
- 34Болт M6х1х20 TORX DIN 6921-88PEP-00012822
- 35Датчик включенной передачи 12 ВLU097932
- 36Кольцо уплотнительное 29.6х2.4 мм резинаLU022923
- 37Болт позиционирования стояночного тормозаLU097933
- 38Шайба 14х21х1.5 мм стальLU097934
- 39Пружина рычага стояночного тормозаLU097935
- 40Штифт стояночного тормозаLU097936
- 41Барабан механизма переключения передачLU097937
- 42Шарик 9.525 мм стальLU014330
- 43Пружина нейтрального положенияLU097938
- 44Болт позиционирования нейтрального положения М14х1.5х21 ммLU097939
- 45Шестерня управления механизмом переключения передачLU097132
- 46Втулка проставочная секторной шестерниLU097940
- 47Сектор зубчатый механизма переключения передачLU097133
- 48Пружина полушестерни механизма переключения передачLU097941
- 49Шайба 6.2х22х2 мм стальLU097942
- 50Болт M6х40 DIN 931-88PJU052437
- 51Прокладка крышки вала механизма переключения передачLU097135
- 52Крышка механизма переключения передачLU097136
- 54Сальник 15х25х5 ммLU022720
- 55Вал с полушестернёй механизма переключения передачLU097134
- 60Кольцо стопорное 12мм, стальLU053006
- 61Чашка пружины переключения передачLU097943
- 62Пружина вилки механизма переключения передачLU097138
- 63Вилка механизма переключения передач пониженная передачаLU097139
- 64Ось вилки пониженной передачиLU104079
- 65Вилки механизма переключения передач повышение/задняя передача с осью в сбореLU100972
- 66Вилка механизма переключения передач повышение/задняя передачаLU097141
- 67Ось вилки повышен./задней передачиLU097948
- 68Рычаг блокировки коробки передачLU097140
- 69Шайба 12.5х20х1 мм стальLU049137
- 70Ось рычага блокировки коробки передачLU097947
- 71Рычаг блокировки коробки передач с осью в сбореLU100970
- Шайба регулировочная конической шестерни 0.4 ммLU100963
- Шайба регулировочная конической шестерни 0.5 ммLU100964
- Шайба регулировочная обоймы подшипника выходного вала двигателя 0.3 ммLU100967
- Шайба регулировочная обоймы подшипника выходного вала двигателя 0.4 ммLU100968
- Шайба регулировочная обоймы подшипника выходного вала двигателя 0.5 ммLU100969
Наведите точку на схеме — подсветит деталь.
