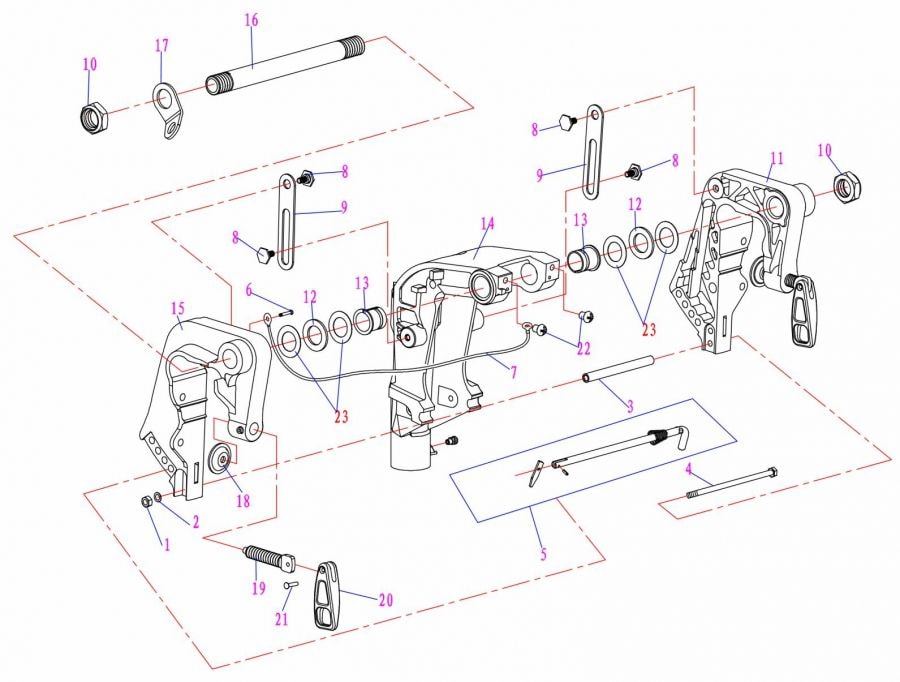

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Струбцина» — эта деталь на ней под номером 19.
Винт
Артикул: F9.9-03.00.00.03
Номер на схеме: 19
Цена и наличие
- Уточняйте наличиеЦена по запросу
Подходит к технике
- Hidea Мотор лодочный Hidea HDF 9.9 HS
Узлы: Струбцина
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Hidea Мотор лодочный Hidea HDF 9.9 HS · Струбцина
- 1Гайка M6GB/T6170
- 2Шайба M6GB/848
- 3Втулка15F-03.11
- 4Болт M8*125GB/T5783
- 5Штырь15F-03.10.00-Ⅱ
- 6Винт M5*12GB/T818
- 7Кабель15F-03.05.03
- 9Направляющая15F-03.07
- 10Гайка 15F-03.0115F-03.01
- 11Кронштейн правый 15F-03.08.0115F-03.08.01
- 12Прокладка нейлоновая15F-03.02
- 13Втулка15F-03.09.02
- 14Кронштейн поворотаF9.9-03.00.00.01
- 15Кронштейн левый 15F-03.05.0115F-03.05.01
- 16ШплькаF15-03.00.00.01
- 17Кронштейн 15F-03.0315F-03.03
- 18Шайба порная барашка15F-03.05.02.03
- 19Винт· эта детальF9.9-03.00.00.03
- 20Ручка зажимная40F-03.05.03.02
- 21Заклёпка 20х4GB/T1015
- 22Винт M5*12GB/T818
- 23Шайба40F-03.03
Наведите точку на схеме — подсветит деталь.
Цена по запросу
