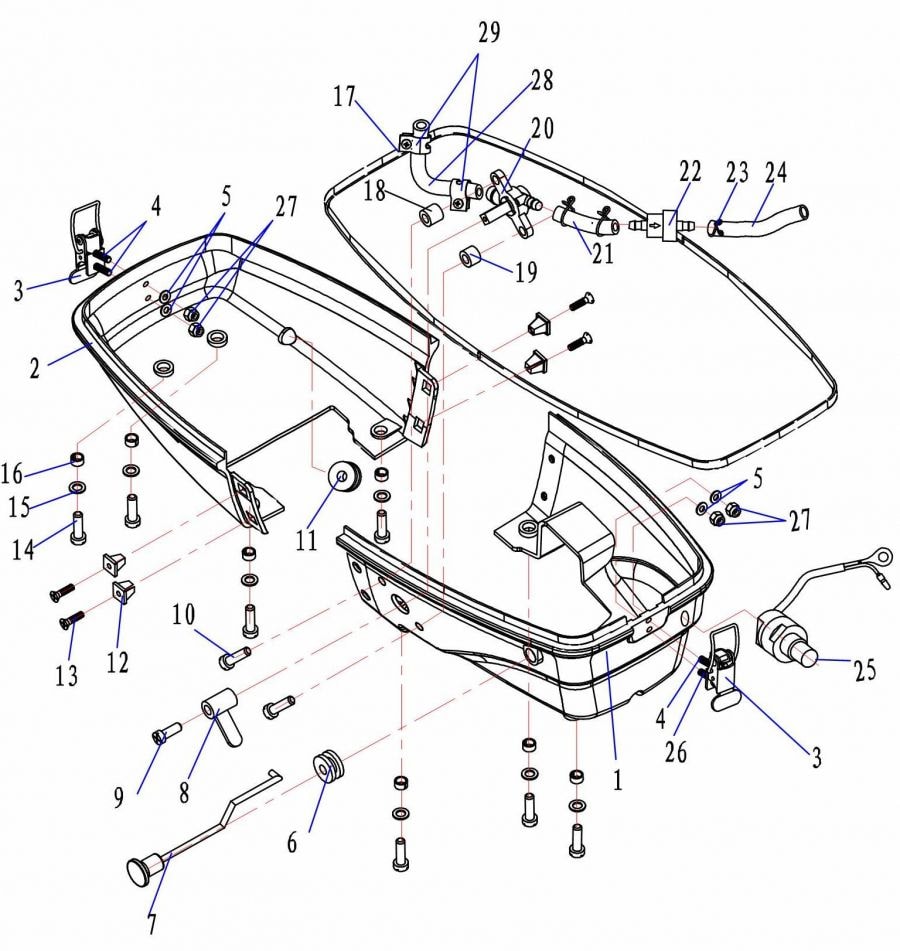

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Поддон» — эта деталь на ней под номером 13.
Винт ST4.2*16
Артикул: GB/846
Номер на схеме: 13
Цена и наличие
- Нет на складе11 ₽
Подходит к технике
- Hidea Hidea HD 3.5 FHS
Узлы: Поддон
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Hidea HD 3.5 FHS · Поддон
- 1Капот нижний пред.3.5F-Ⅱ-02.01.01
- 2Капот нижний зад.3.5F-Ⅱ-02.01.02
- 3Крючок передийF2.5-02.10.01.00
- 4Винт M5*12GB/T818
- 5Шайба M6GB97.1
- 6Рукав подсоса9.8F-02.04
- 7Ручка подсоса3.5F-Ⅱ-07.07.00
- 8Ручка топливного кранаF4-01.07.05.01
- 9Винт М6х16GB/T818-М6x16
- 10Винт М6*25GB/818-85
- 11Втулка резиноваяF4-05.01.03
- 13Винт ST4.2*16· эта детальGB/846
- 14Винт М6х16GB/T818-М6x16
- 15Шайба 4GB/T96
- 16Шайба стопорная3.5F-Ⅱ-02.01.06
- 17Резиновый уплотнитель3.5F-Ⅱ-02.01.03
- 18Втука (Long)3.5F-Ⅱ-01.04.03.03
- 19Втука (Short)3.5F-Ⅱ-01.04.03.04
- 20Основание Топливного кранаF4-01.07.05.02-Ⅱ
- 21Трубка топливная A3.5F-Ⅱ-01.04.06.01
- 22Топливный фильтрF9.9-01.04.03.00
- 23Хомут 10GJ-M10
- 24Трубка топливная В3.5F-Ⅱ-01.04.06.02
- 25Выключатель аварийной остановки15F-04.07.03
- 26Винт M5*12GB/T818
- 27Гайка M8DIN985
- 28L образная трубка3.5F-Ⅱ-01.04.04.01
- 29Хомут3.5F-01.04.05.00
Наведите точку на схеме — подсветит деталь.
11 ₽
