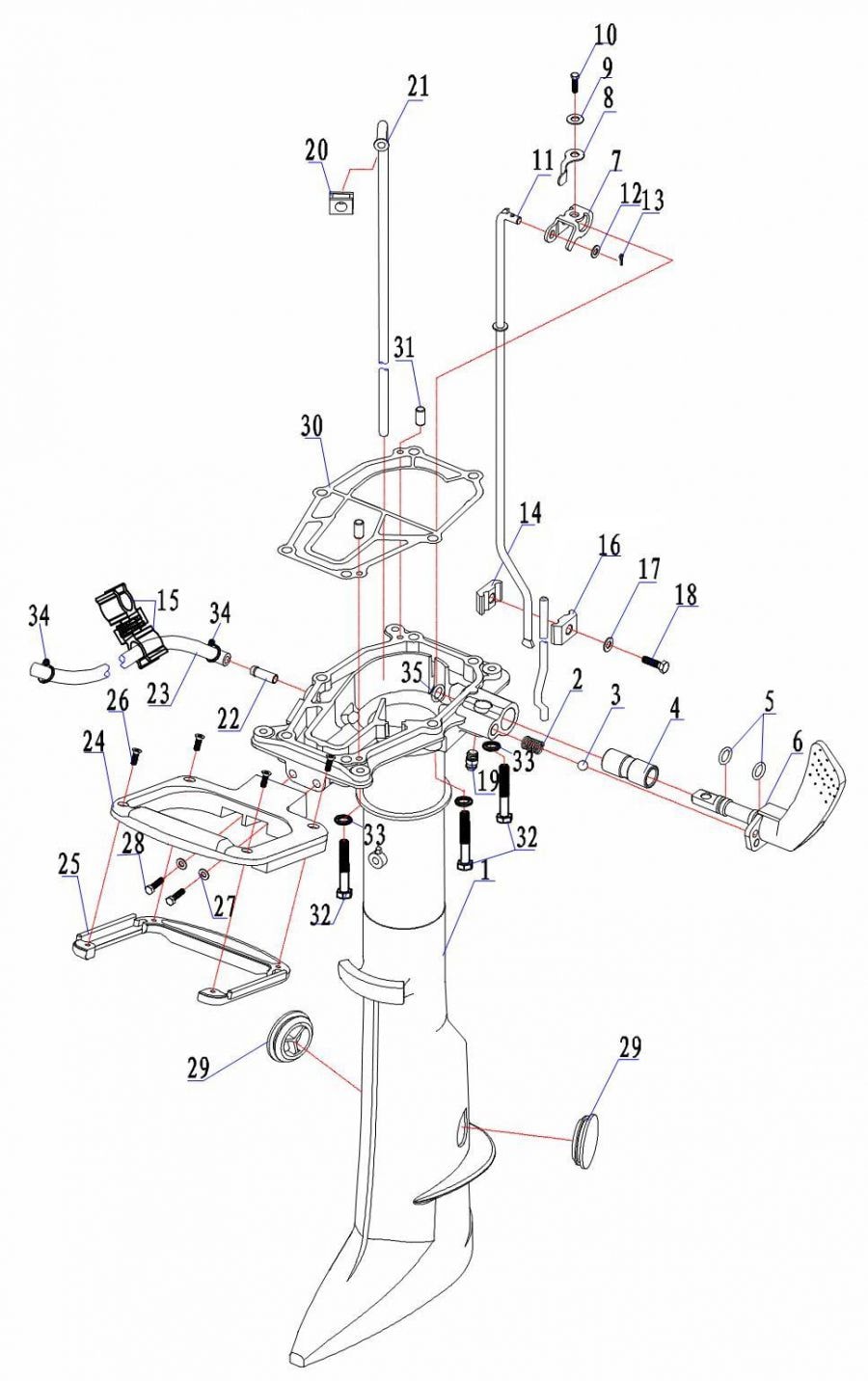

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Дейдвуд» — эта деталь на ней под номером 26.
Винт ST4.2*16
Артикул: GB846
Номер на схеме: 26
Цена и наличие
- Нет на складе9 ₽
Подходит к технике
- Hidea Мотор лодочный Hidea HD 4 FHS
- Hidea Hidea HDF 2.5 HS
Узлы: Дейдвуд, Поддон
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Hidea HDF 2.5 HS · Дейдвуд
- 1ДейдвудF2.5-Ⅱ-05.00.00.02
- 2ПружинаF4-05.04
- 3Шар 8 стальнойF4-05.03
- 4Втулка переключения передачF4-05.01.02
- 5Кольцо резиновоеF4-05.02.03
- 6Ручка переключения передач F2.5-05.02.00.00F2.5-05.02.00.00
- 7Кронштейн переключения передачF2.5-05.00.00.04
- 8ПластинаF2.5-05.00.00.03
- 10Болт M6*10GB5783
- 11Тяга переключения передач F2.5-05.00.00.05F2.5-05.00.00.05
- 12Шайба M6GB97.1
- 14Зажим тяги переключения передач (1)BF2.5-05.00.00.08
- 15Зажим AF4-01.07.10.01
- 16Зажим тяги переключения передач (1)AF2.5-05.00.00.07
- 17Шайба M6GB97.1
- 18Болт M6*10GB5783
- 19Тавотница.M6GB7940.1
- 20Уплотнитель трубки водяного охлажденияF4-05.13
- 21Трубка охлаждения F2.5-05.00.00.10F2.5-05.00.00.10
- 22ШтуцерF4-01.06.03
- 23Трубка слива водыF2.5-05.00.00.09
- 24Ручка металическая F2.5-05.01.00.01F2.5-05.01.00.01
- 25Ручка пластиковая F2.5-05.01.00.02F2.5-05.01.00.02
- 26Винт ST4.2*16· эта детальGB846
- 27Шайба 6GB848
- 28Болт M6*10GB5783
- 29ЗаглушкаF4-05.01.04
- 30Прокладка двигателя F2.5-05.00.00.01F2.5-05.00.00.01
- 31Штифт 4х1215F-06.03.08
- 32Болт M8*125GB/T5783
- 33Шайба М12GB/T848
- 34Зажим Ф9GJ-M9
- 35Шайба M6GB97.1
