Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Картер двигателя левый/правый» — эта деталь на ней под номером 15.
Втулка направляющая 8х14мм, сталь (9801-0080-0140 LU023980)
Артикул: LU023980
Номер на схеме: 17
Цена и наличие
- От 6 штук150 ₽
Подходит к технике
- Stels Stels Капитан 150
- Stels Stels ATV 110A Hugo
- Stels Stels ATV 400 Hunter
- Stels Stels Enduro 250

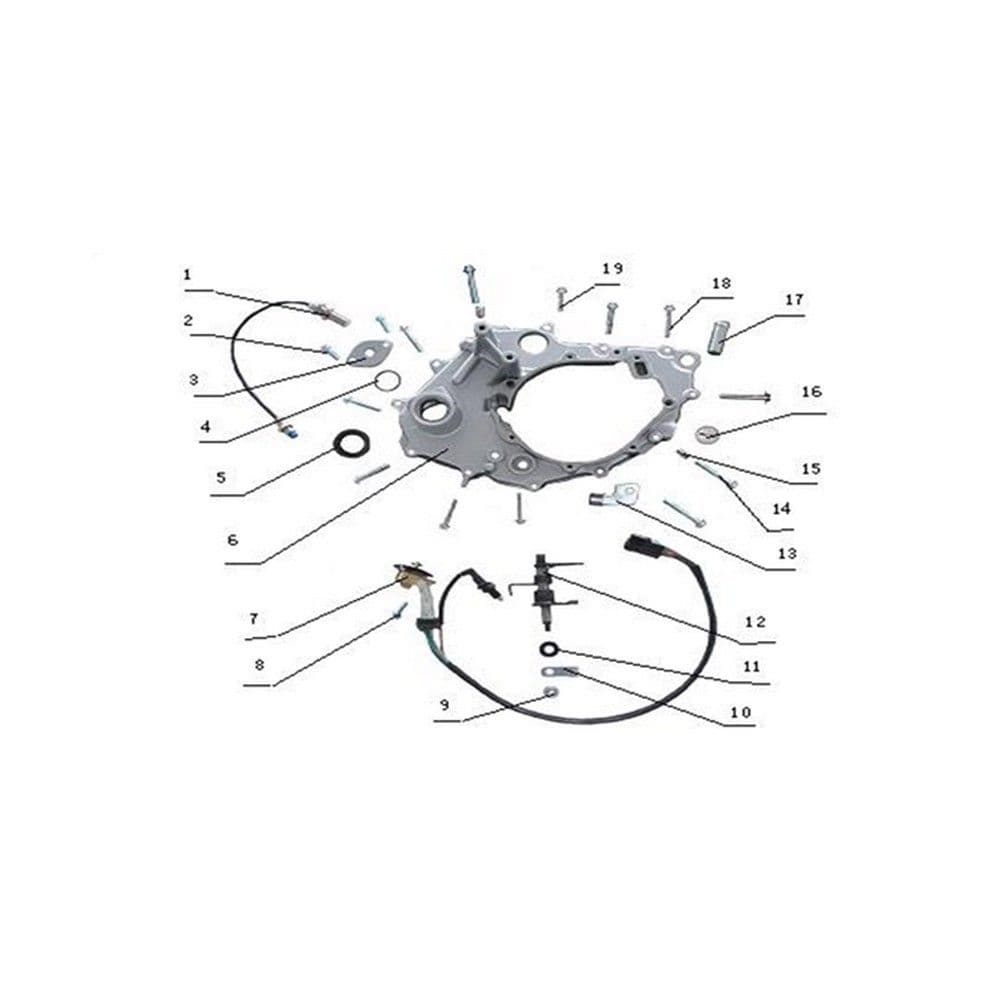

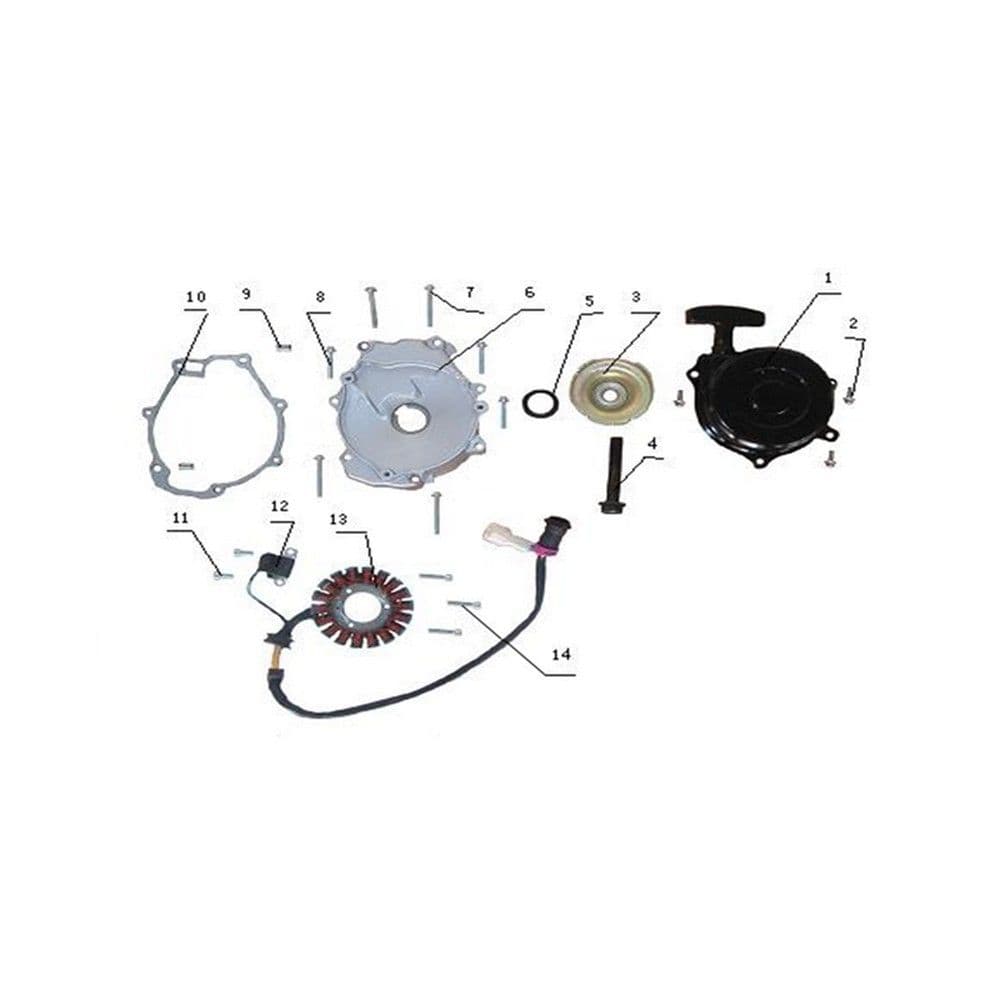

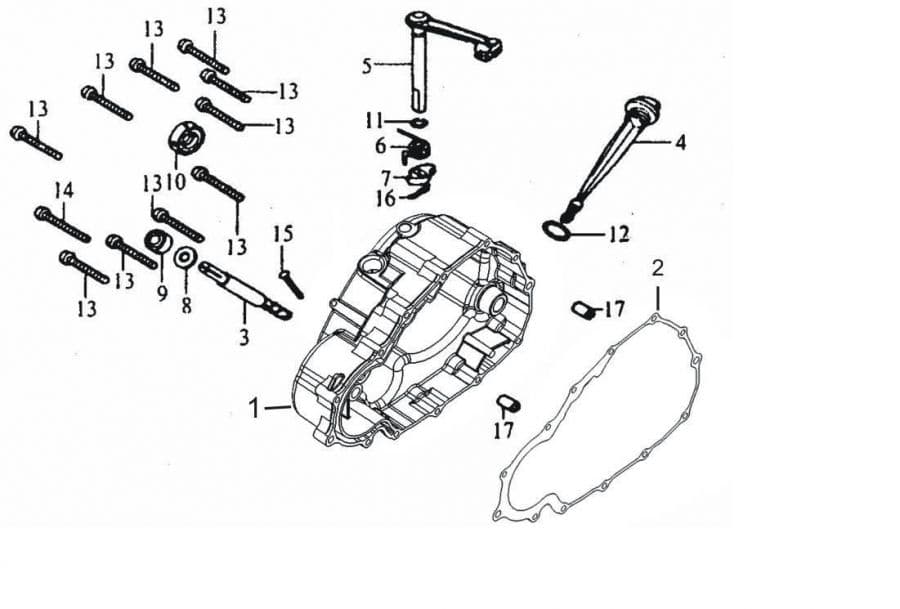

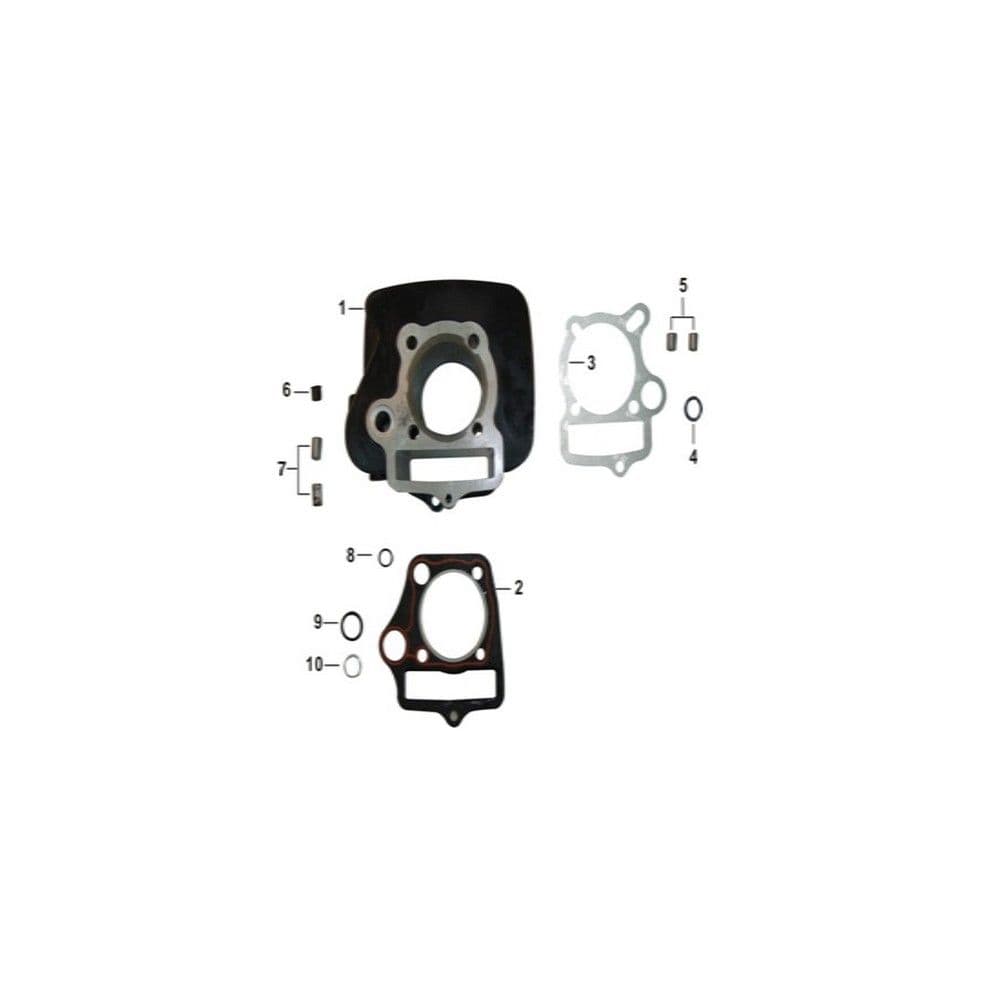

Узлы: Цилиндр, Крышка картера двигателя задняя, Магнето, Крышки картера, Картер двигателя левый/правый, Крышка картера правая
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Stels Капитан 150 · Картер двигателя левый/правый
- 1Картер двигателя левая половина алюминиевый сплавLU092352
- 2Картер двигателя правая половина алюминиевый сплавLU092353
- 3Прокладка картера двигателя паронитLU092354
- 4Крышка картера двигателя леваяLU092355
- 5Кольцо уплотнительное 107х2 мм резинаLU023887
- 7Штуцер вентиляционный коробки передачLU092432
- 9Шайба 12 DIN 125 A алюминиевый сплавLU021051
- 10Болт-пробка сливного отверстия M12х1.5х15 мм стальLU021025
- 11Шарик 10.319LU092356
- 12Шайба 14 DIN 125 А алюминиевый сплавLU092357
- 13Болт пустотелый М14х1.5х20.8 ммLU092358
- 14ПружинаLU092359
- 15Втулка направляющая 8х14мм, сталь (9801-0080-0140 LU023980)· эта детальLU023980
- 16Манжета армированная TC 19.8х30х5 NJKLU025413
- 17Манжета армированная 20х32х6 C&ULU025425
- 18Подшипник шариковый 20х42х12 6004 104 BHLU014578
- 19Подшипник шариковый 17х35х10 6003 103LU026819
- 20Подшипник шариковый 15х32х9 6002/P6 102LU032550
- 21СайлентблокLU092425
- 22Втулка подвески двигателя задняяLU092438
- 22Втулка подвески двигателя задняяLU092438
- 23Втулка подвески двигателя передняяLU092439
- 24Шайба 6.5х19х1.2 стальLU014866
- 25Болт M6х12 DIN 6921-88PJU058958
- 26Трубка вентиляционная коробки передачLU092360
- 27Хомут пружинный 11 мм стальLU017290
- 28Шпилька М8х196 DIN 835 медьLU037619
- 29Болт M6х50 DIN 6921-88PLU043530
- 30Шпилька М8х188 DIN 835 медьLU037620
- 31Болт M6х20 DIN 6921-88PLU068508
- 32Кольцо уплотнительное 6х1.9 мм резинаLU021288
Наведите точку на схеме — подсветит деталь.
