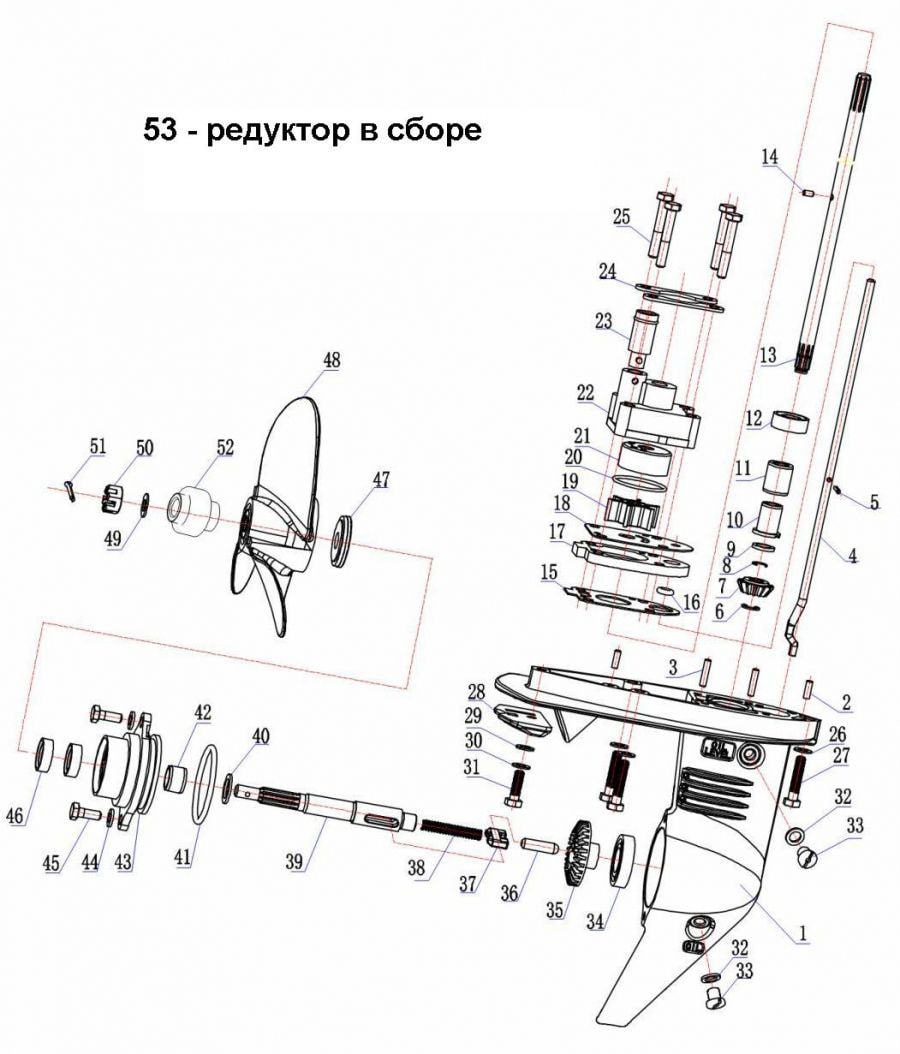

Наведите — увеличит, нажмите — на весь экранПоказана схема узла «Редуктор» — эта деталь на ней под номером 53.
Редуктор в сборе
Артикул: 3.5F-III(S)-06.00.00.00
Номер на схеме: 53
Цена и наличие
- Уточняйте наличиеЦена по запросу
Подходит к технике
- Hidea Мотор лодочный Hidea HD 4 FHS
Узлы: Редуктор
Где стоит эта деталь — нажмите, чтобы открыть подбор по узлам этой техники:
Спросить про этот товар
Позвоните или напишите в удобный мессенджер. Пришлите название товара или ссылку на эту страницу — так менеджер сразу поймёт, о чём речь.
Ответим в течение часа в рабочее время: пн–пт 9:00–18:00, сб 10:00–17:00, вс — выходной
Схема узла
Hidea Мотор лодочный Hidea HD 4 FHS · Редуктор
- 1Корпус редуктораF2.5-06.00.00.08
- 2Штифт 4х1215F-06.03.08
- 3ШтифтF4-06.19
- 4Направляющяя тяги переключения передачF2.5-06.00.00.20-S
- 5Шпонка 2.5*14GB879
- 6Кольцостопорное M7GB896
- 7Шестерня ведущаяF2.5-06.00.00.11
- 8Фиксатор вертекального валаF2.5-06.00.00.26
- 9ШайбаF2.5-06.00.00.10
- 10Регулировочная втулкаF2.5-06.00.00.24
- 11Подшипник скольженияF2.5-06.00.00.25
- 12Сальник(9.8*24*9)F2.5-06.00.00.23
- 13Приводной вал3.5F-Ⅲ-06.01.12
- 14Шпонка крыльчаткиF2.5-06.00.00.16
- 15ПрокладкаF2.5-06.00.00.19
- 16Кольцо резиновоеF2.5-06.00.00.22
- 17Седло помпыF2.5-06.00.00.18
- 18Зеркало помпыF2.5-06.00.00.17
- 19Крыльчатка помпы охлаждения, лодочный мотор 2.5 л.с. (F2.5-06.04.00.00) CNF2.5-06.04.00.00
- 20Сальник помпыF2.5-06.00.00.15
- 21Стакан помпы охлаждения, лодочный мотор 2.5 л.с. (F2.5-06.00.00.14) CNF2.5-06.00.00.14
- 22Корпус помпыF2.5-06.00.00.13
- 23Уплотнитель трубки охлаждения (нижний)F4-06.21.04
- 24Прижимная пластина корпуса помпыF2.5-06.00.00.12
- 25Болт M6*10GB5783
- 27Болт M6*10GB5783
- 28Анод BF4-06.02
- 29Шайба зажимная M6GB861.1
- 30Шайба 6GB848
- 31Болт M6*10GB5783
- 33Винт сливной15F-06.01.03
- 34Подшипник 16003F2.5-06.00.00.07
- 35Шестерня переднего ходаF2.5-06.00.00.06
- 36Поршень переключения передачF2.5-06.03.00.02
- 37Переключатель скоростейF2.5-06.03.00.03
- 38Пружина сжатияF4-06.04.02
- 39Вал гребнойF2.5-06.03.00.01
- 40ШайбаF2.5-06.00.00.05
- 41Кольцо резиновая (47.5*3.5)F4-06.07.03
- 42Подшипник скольженияF2.5-06.00.00.03
- 43Крышка корпуса редуктораF2.5-06.00.00.01
- 44Шайба 6GB848
- 45Болт M6*16GB5783(8.8)
- 46Сальник гребного валаF4-06.07.02
- 47Промежуточное кольцоF4-06.24
- 48Винт гребной (7-1/4*6)F2.5-06.01.00.01
- 49Шайба M6GB96
- 50Гайка M8F4-06.26
- 52Проставка гребного винтаF4-06.25.02.00
- 53Редуктор в сборе· эта деталь3.5F-III(S)-06.00.00.00
Наведите точку на схеме — подсветит деталь.
